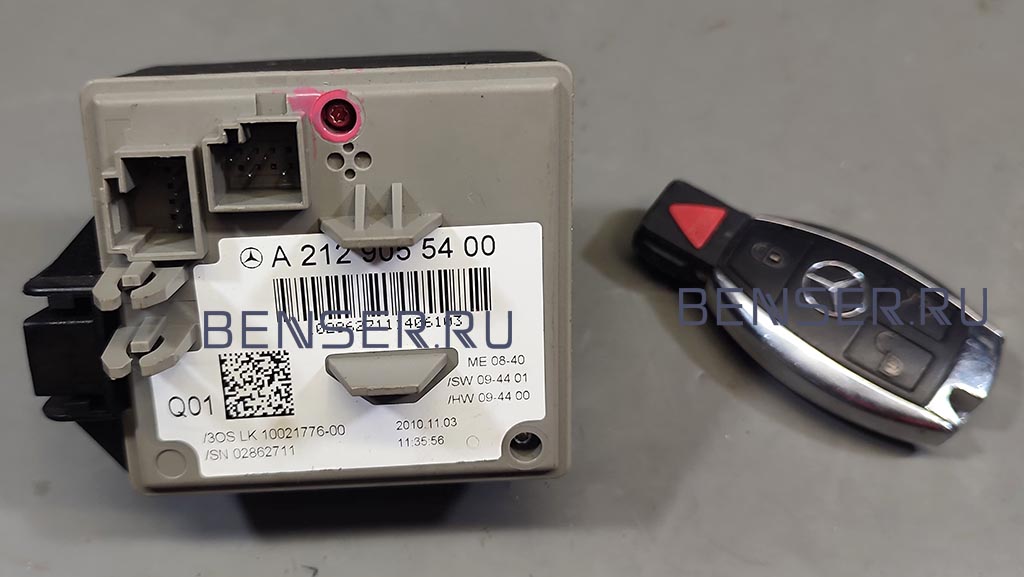

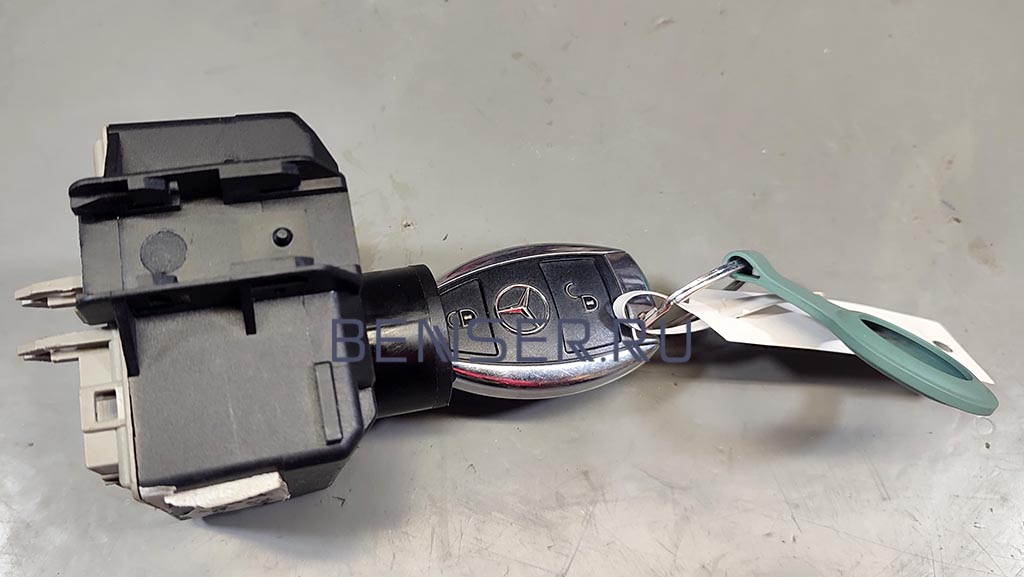

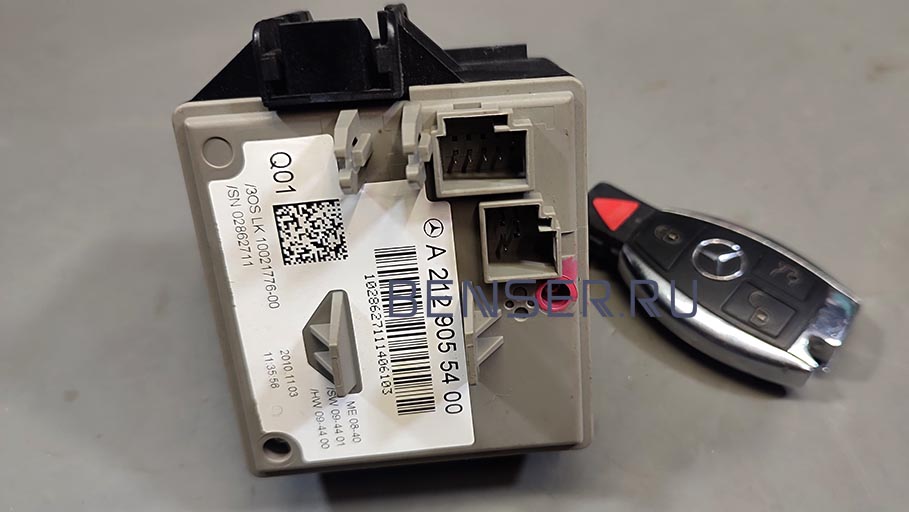

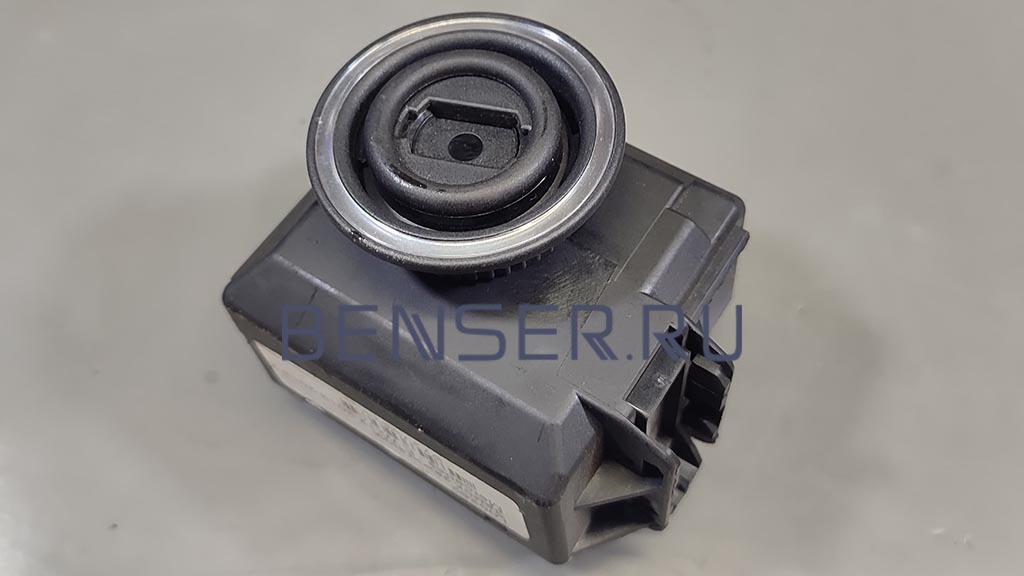

Ремонт замка зажигания Мерседес E-class W212: коробка падает в паркинг.

Владелец Mercedes W212 обратился к нам в лабораторию автоэлектроники с такой проблемой: машина на горячую на низкой скорости периодически падает в паркинг. Такая неисправность указывает на различные сбои программно-аппаратной части замка зажигания.

Дефект может быть связан с неисправностями различных блоков управления. Также неисправность появляется, когда машина посылает цифровой сигнал об аварийном состоянии в замок зажигания и электронный селектор выбора передач, либо когда связь по CAN-шине между ISM блоком и замком нарушена. На фото пример описания жалобы от клиента и заключение мастера:

Например, сигнал от датчиков открытого капота и подобных неисправностей вызывает запуск алгоритма, когда машину необходимо поставить в паркинг. Блок сервомодуля активирует положение Р, перемещая тягу внутри коробки, и на выходном валу специальная трапециевидная шестерня входит в зацепление, но возникает ее проскальзывание, чтобы исключить разрушение дифференциала.

В ряде случаев проблему можно устранить программно, без снятия замка зажигания с автомобиля, но при условии, что не было стороннего вмешательства в замок. Сбой программно-аппаратной части, о котором говорим в данном примере, появился по причине неисправности замка зажигания.

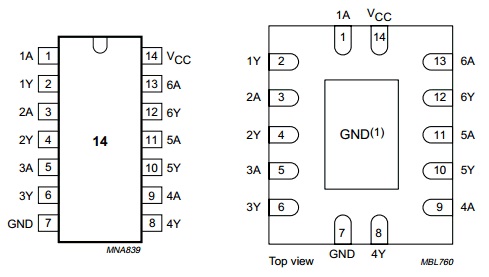

В ряде случаев из-за дефекта микросхемы, которая участвует в обработке синхроимпульсов, нарушается прохождение сигнала. При срабатывании прерывания по событию сигнал не достоверен, и не происходит отработка заданного производителем алгоритма.

Процесс ремонта состоял из нескольких этапов, наш специалист:

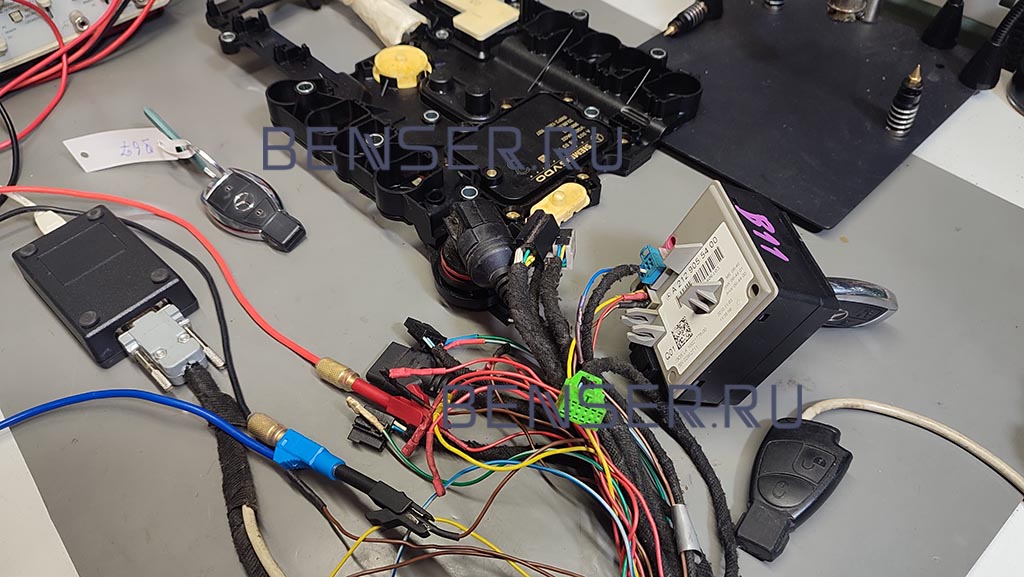

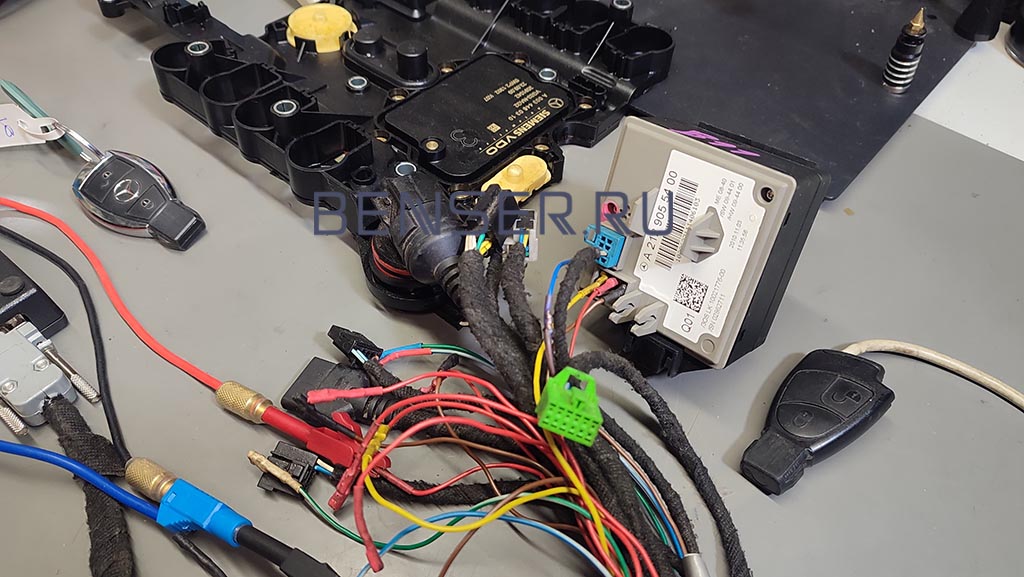

– снял замок, подключил на стенде,

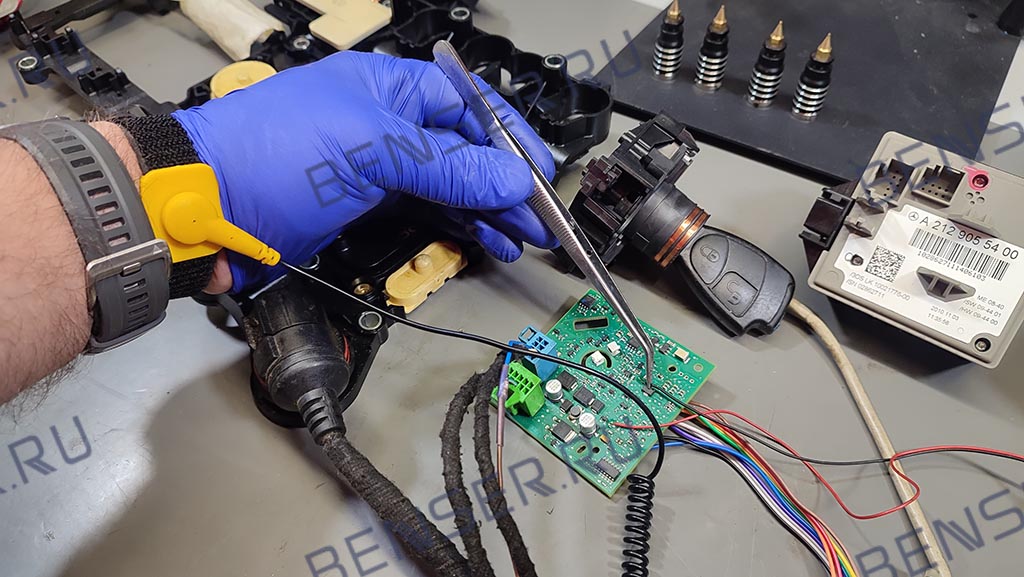

– провел измерения и сравнение алгоритма работы с эталонным блоком управления,

– заменил неисправные элементы, проверил работу замка на программном уровне, удалил ошибки в памяти;

– проверил замок без автомобиля через оригинальное программное обеспечение.

Далее мастер установил замок на машину и проверил систему в комплексе: подключил диагностику, удалил коды ошибок. Mercedes W212 передали заказчику.
