Ремонт платы 724.002

Роботизированная коробка передач - важная составляющая автомобилей Mercedes-Benz A- B- CLA- GLA class. Она отвечает за передачу мощности от двигателя к приводным колесам, обеспечивая плавное переключение передач и комфортную езду. В статье речь пойдет о преселективной коробке передач VGS2 7G-DCT, в частности, мы поговорим про ремонт платы 724.002. Снятая КПП выглядит следующим образом:

Обращайте внимание на тип КП: они разные и не все взаимозаменяемые, даже если установлены на одинаковых кузовах и выпущены в один год. Шильдик с номером коробки находится рядом с разъёмом:

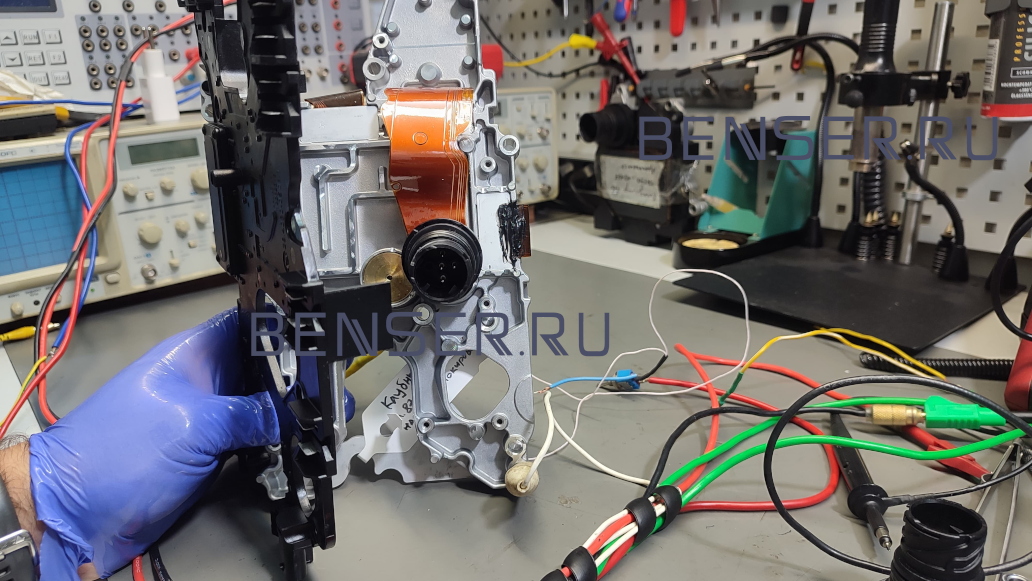

В комплектации трансмиссии имеется двойное сцепление мокрого типа, так как весь механизм находится в масле. Одним из ключевых компонентов такой КПП является электронная плата, которая управляет работой коробки передач и контролирует функцию круиз-контроля и ограничителя скорости. Фактически, DCT - это совокупность двух коробок, работающих попеременно: каждый механизм со своим сцеплением. Одна из них отвечает за нечётные передачи и задний ход, а вторая — за остальные. На фото снятый мехатроник 724: плата управления, установленная на гидроблок.

Особенности платы 724.002

Плата 724.002 является сложной электронной системой, включающей в себя множество микросхем, электронных реле, сенсоров и других компонентов. Блок управления роботизированной коробки передач оснащен двумя прецизионными датчиками давления, датчиками скорости, предназначенными для контроля двух механизмов сцепления. И ,помимо этого, содержит в себе множество датчиков позиционирования рычагов.

Электронная плата роботизированной кпп выполняет следующие функции.

1. Управление. Плата обеспечивает управление автоматической трансмиссией, принимая сигналы от датчиков и производя выходные сигналы для контроля сцепления, переключения передач и других операций.


2. Обработка данных. Плата содержит процессор, который обрабатывает входные сигналы и принимает решения о необходимых действиях для корректной работы АКПП.


3. Коммуникация. Плата имеет интерфейсы для обмена данными с другими системами автомобиля, такими как система управления двигателем, система стабилизации, аварийная система парковки.


4. Защита и диагностика. Плата включает механизмы защиты от перегрузок, а также систему диагностики для обнаружения неисправностей и вывода соответствующих кодов ошибок.

Она работает в экстремальных условиях автомобильной эксплуатации, подвергаясь воздействию высоких температур, вибраций, влаги и других неблагоприятных факторов. Из-за таких условий эксплуатации, плата 724.002 подвержена износу, возможным повреждениям и неисправностям.

Как проявляются неисправности платы 724 робот?

Причиной появления проблем в работе платы может стать износ соленоидов, выход из строя электрического масляного насоса и других элементов.

Неисправности платы 724.002 могут проявляться различными способами:

• некорректное переключение передач,
• задержки или толчки при переключении скорости,
• неработающие сенсоры,
• появление ошибок на панели приборов и другие симптомы могут указывать на проблемы с этой платой.

Это приводит к неполадкам в работе АКПП, снижению производительности и даже полной неработоспособности коробки передач. На фото ситуация, когда после перегрева КП электроника сгорела физически:

Ошибки при ремонте платы

Ремонт платы 724.002 требует специальных навыков и опыта. Ошибки при ремонте приводят к дальнейшему повреждению платы или ее непригодности. В некоторых автосервисах используют некачественные, несовместимые с платой запчасти, а советы из интернета делают невозможным повторный качественный ремонт. Небрежное обращение с электронными компонентами или неправильное подключение также вызывают проблемы. К нам платы поступают в большом количестве. К сожалению, не все подлежат восстановлению, так как автовладельцы привозят уже вскрытые блоки. В большинстве случаев после сторонних вмешательств в простых сервисах электронные платы не восстановить.

Частый пример: к нам в лабораторию поступила плата 724.002 с явными признаками физического вмешательства. Мастер, не обладающий достаточным опытом, попытался восстановить плату, но в результате некорректного монтажа и несовместимых замененных компонентов, плата перестала работать полностью. В итоге потребовалась замена платы АКПП 724.002. Автовладелец потерял время и деньги на неправильный ремонт, что привело к большим дополнительным затратам.

Иногда клиенты присылают платы 724 с гидроблоками, не зная как её отделить (хотя об этом должен позаботиться сервис). Позвоните нам – объясним как снять плату, чтобы не переплачивать за доставку и возможные повреждения при транспортировке сложного тяжелого элемента.

Решение проблемы

Модификации ЭБУ различны, поэтому к устранению неисправности нужно подходить детально. Иногда требуется замена электронного блока управления вместе с гидроблоком, иногда отдельно. Универсального решения не существует, каждый случай рассматривается индивидуально. К нам на ремонт регулярно поступают десятки блоков управления РКПП 724:

Ремонт и замена платы 724.002 для Мерседес - ответственная задача, которая требует опыта и профессионального подхода. При возникновении проблем с этой КП рекомендуем связаться с нашими мастерами и прислать результаты диагностики для консультации. На фото электронные платы мехатроника 724 с гидроблоком у нас на ремонте:

Мы предоставляем:

• ремонт электронных плат управления коробками передач от мастеров с опытом более 20 лет,
• бесплатную консультацию по вопросам работы коробки передач на Mercedes,
• дилерские системы диагностики,
• высокий уровень обслуживания: мы несем ответственность за качество выполненной замены или ремонта,
• гарантию на услуги от 6 месяцев.

Не ищите компромисс в вопросе безопасности вашего автомобиля. Мы знаем что делать, чтобы обеспечить надежность и долговечность работы коробки передач.
